Терморегулятор высокотемпературный до 450 °С с твердотельным реле 40А с нагрузкой до 6200 Вт
Терморегулятор высокотемпературный до 450 °С с твердотельным реле 40А с нагрузкой до 6200 Вт ##от компании## Alexel - ##фото## 1

Терморегулятор высокотемпературный до 450 °С с твердотельным реле 40А с нагрузкой до 6200 Вт

В избранное
Заказать звонок
Задать вопрос
21 900 тг
В наличии
Код: ZFX-W3003-6200W

Доставка

Доставка осуществляется только по предоплате
Курьерская служба
Доставка курьером по г. Алматы
Каз Почта
Показать все 4 способа доставки

Оплата

Оплата по реквизитам на расчетный счет
Оплата на карту «Kaspi Bank»
Оплата курьеру по г. Алматы
Оплата при самовывозе по г. Алматы
Контактная информация
Телефоны
+7 (777) 24... показать
Telegram
Skype
Адрес
50057, Казахстан, Алматы, ул. Бухар Жырау, 74 перед выездом обязательно звоните на карте

Описание

Высылаем товар по Казахстану Каз Почтой или транспортной компанией.

Терморегулятор W3003 в комплекте с твердотельным реле ZGT-40AA до 40 Ампер на 220 В с максимально подключаемой нагрузкой до 6200 Вт. Это высокотемпературный цифровой регулятор температуры термостат для автоматического поддержания температуры в термических установках с температурой от 0 до 450 °С.

Работает как на нагрев так и на охлаждения в диапазоне 0 до 450 °С.

В комплекте с терморегулятором идет твердотельное реле на 40А и жаростойкий термодатчик, который устанавливается в место, где необходимо контролировать температуру.
Термодатчик - это термопара К типа. Длина датчика 1 метр.
На окончании датчика нарезана резьба М6.

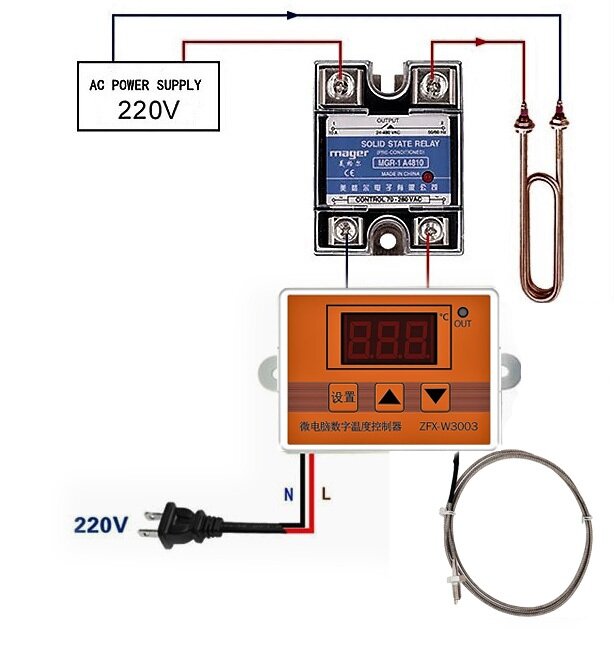

Схема подключения твердотельного реле к терморегулятору ZFX-W3003

мощный терморегулятор

Как правильно рассчитать максимальную нагрузку в зависимости от максимального тока твердотельного реле:

  • Резистивная нагрузка: 70% от максимального тока реле (нагревательный элемент (ТЭН), электрическая плита, бойлер и т. д.)
  • Индуктивная нагрузка: 20% от максимального тока реле (компрессоры, электродвигатели, электромагниты, катушки дросселей, трансформаторы, выпрямители, преобразователи построенные на тиристорах и т. д.)
  • Емкостная нагрузка: 10% от максимального тока реле (нагрузки с конденсатором во входной цепи, электронные блоки питания галогенных или люминесцентных ламп и т. д.)

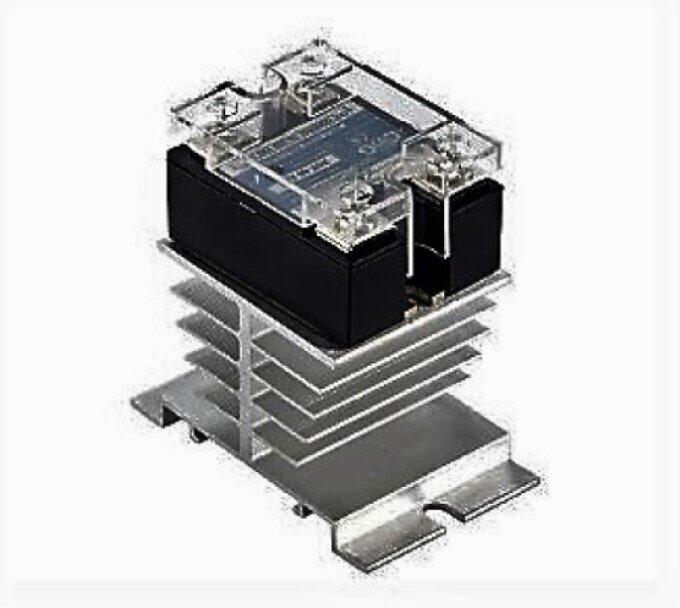

Внимание: при токе нагрузки 5 Ампер или больше, твердотельное реле нужно обязательно устанавливать на радиатор с использованием термопасты для необходимого охлаждения реле !


Терморегулятор ZFX-W3003 имеет два режима:

  • нагрева или охлаждения,
  • пользователи могут свободно установить температуру включения и отключения нагревателя.

Имеет большой и четкий светодиодный дисплей для лучшей читаемости и термозонд в специальной термостойкой оболочке длиной 1 метр.

ZFX-W3003 терморегулятор



Прибор прост в использовании. Для подключения необходимо только подать питание 220 В и подключить к устройству для обогрева (охлаждения), которым будет управлять терморегулятор

Прибор имеет три кнопки для удобства эксплуатации: SET, стрелка вверх и стрелка вниз При кратковременном нажатие на кнопку стрелочка вверх, на дисплее мы видим температуру, при которой терморегулятор включит нагрузку. При коротком нажатии на кнопку стрелочка вниз, мы видим температуру, при которой терморегулятор выключит нагрузку.

4 режима установки:

  • P0 - температура включения от 0 °C до 450 °C,
  • P1 - температура выключения от 0 °C до 450 °C
  • P2 коррекции температуры (если термостат показывает не верно) от -10 до +10 °C
  • PЗ задержка включения в минутах 0 - 10

Два режима работы:
нагрев (температура запуска меньше температуры остановки),
охлаждение (температура запуска выше температуры остановки)

Важно: все установки температурного режима, сохраняются в энергонезависимой памяти и сохраняются. Даже если выключили электроэнергию и через какое-то время снова включили в терморегуляторе сохранятся все настройки температуры и задержки включения нагрузки. Этот режим можно использовать в качестве защиты компрессоров холодильников и морозильников от частых всплесков в течении нескольких минут включений и отключений электричества.

Электронный термостат может применяться: в термических установках с температурой выше 100 °С, в электрических котлах, нагревателях масла, электрических духовках, паровых установках, отопительных системах, в промышленных установках  инкубаторах, брудерах, курятниках, в подсобном хозяйстве, в теплицах, гроубоксах, в аквариумах, гидропонике, коптильнях и т. д., где требуется поддержания температуры с точностью до ± 0,2° С..
Водонепроницаемый наконечник датчика с резьбой 6 мм и длиной 1 метр, может использоваться для воды или другой жидкости, не коррозирует, позволяет измерять температуру воды для аквакультуры, декоративных рыб,  гидропоники других и жидкостей.

Настройка Терморегулятора :
1) нажать кнопку с иероглифом и держать пока на экране не загорится Р0
2) стрелками выбрать режим и нажать кнопку с иероглифом
3) стрелками выбрать значение и снова нажать кнопку с иероглифом

Восстановление заводской настройки: при условии электричества, в то же время удерживайте верхнюю и нижнюю клавиши, пока на цифровом дисплей будет 888

Температура запуска < температура остановки = режим нагрева
Температура запуска > Температура остановки = режим охлаждения

Пример настройки терморегулятора на нагрев:
Управляйте электро водонагревателем: выключать нагревание при достижении 60 ℃ и начните нагревать снова, когда температура снизится до 40 ℃. Как его установить?
Шаг 1: убедитесь, что режим работы-это режим нагрева, температура запуска <температура остановки
Шаг 2: нажмите клавишу настройки, чтобы войти во внутреннее меню, выберите PO и нажмите клавишу настройки, чтобы установить значение PO до 40 °C
Шаг 3: нажмите клавишу настройки, чтобы войти во внутреннее меню, выберите P1 и нажмите клавишу настройки, установите значение P1 до 60 ° ℃

Характеристики терморегулятора ZFX-W3003-220V с твердотельным реле ZGT-40AA:

  • Диапазон измерения температуры: 0 ~ 450 °C
  • Диапазон регулирования температуры: 0 ~ 450 °C
  • Точность измерения температуры: плюс или минус 0,2 °C
  • Точность контроля температуры: плюс или минус 0,1 °C
  • Измерительный вход: NTC10K L = 1 м высокотемпературный зонд
  • Максимальная выходная мощность: до 7200 Вт, при долговременной работе до 6200 Вт (при резистивной нагрузки)
  • Входное напряжение: 220 Вольт
  • Выходное напряжение: равно входному напряжению
  • Размер внешнего вида: 61*45*31 мм
  • Этот контроллер температуры поставляется с датчиком 1 метр
  • Тип монтажа:  накладной
  • Количество коммутируемых цепей:  1
  • Корпус:  огнеупорный пластик ABS толщиной 1,8 мм
  • Цвет: белый

  Комплектация :

  • Терморегулятор с термодатчиком 1 шт.
  • Твердотельное реле 1 шт.

Консультируем по товарам телефон 8 777 244 93 04.
