Трехфазное реле напряжения и контроля фаз (3 х 100А)

Трехфазное реле напряжения и контроля фаз (3 х 100А)

Трехфазное реле напряжения и контроля фаз (3 х 100А) от компании Alexel - фото 1
42 600 тг
В наличии

Доставка

 Самовывоз в г. Алматы
Бесплатно
 AvisLogistics
1 500 - 8 000 тг
 Казпочта
1 500 - 6 000 тг
 DPD
1 700 - 9 000 тг
 Jet Logistic
1 700 - 7 000 тг
Показать все 7 способов доставки

Оплата

 Оплата по реквизитам на расчетный счет
 Оплата на карту «Kaspi Bank»
 Оплата при самовывозе по г. Алматы (Наличными)
 Оплата на карту «Halyk»

Описание

Высылаем товар по Казахстану Каз Почтой или транспортной компанией.

 Реле защиты 3-х фазное мощностью коммутации до 38кВт, 3P+N 4 провода по напряжению и току (реле контроля напряжения и тока) c регулируемыми порогами срабатывания - от 140 до 300V и от 1 - 100А

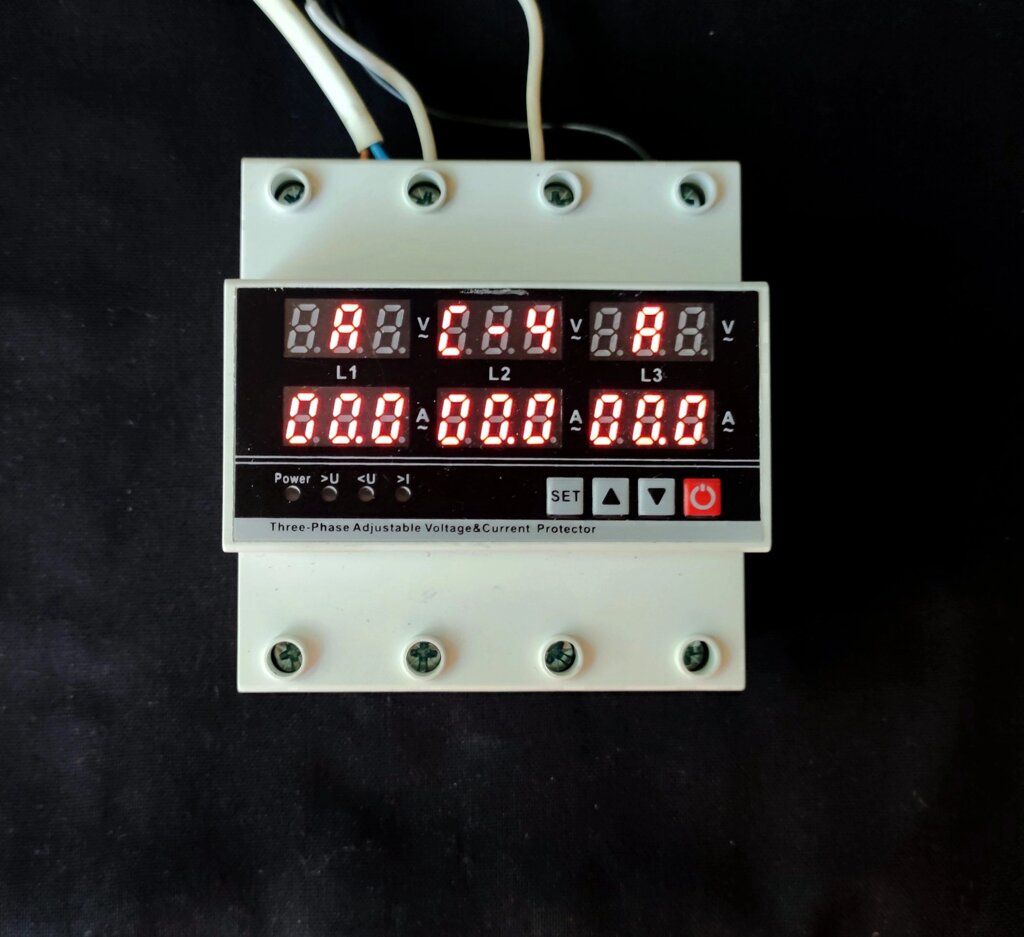

В обычном режиме работы Реле на верхнем индикаторе отображается текущее напряжение электросети, а на нижнем - ток подключенной нагрузки.

Особенности:

1. В случае перенапряжения, понижении напряжения или перегрузки по
току, а также при обрыве нулевой шины или перекоса фаз в трехфазной
линии, устройство может отключить питание потребителя и
автоматически восстановить его после нормализации напряжения или
тока с возможностью задержки по времени.
1.2 В случае кратковременного перенапряжения в сети функция задержки
может защитить оборудование от ложного срабатывания.
1.3 В случае, если напряжение в сети нестабильно или происходит внезапное
отключению и включению питания из-за плохого контакта или другой
неисправности, устройство отключит линию потребителя защитив таким
образом устройства от выгорания.

2. Защита цепи не вызовет сбоев в работе, переходных коротко временных скачков напряжения, что позволяет избежать ложных отключений, например при отключении холодильника или кондиционера.

3. Защищенная нагрузка не будет повреждена из-за резкого отключения напряжения или внезапной подачи напряжения после внезапного отключения питания.

4. Защита не будет повреждена из-за максимального перенапряжения неисправности цепи подачи электроэнергии

настройки 3ф реле напряжения

В отличии от других китайских производителей, данное реле защиты TOVPD1-100 известного производителя TOMZN прошло все необходимые испытания, имеет сертификат соответствия заводского качества и соответствует всем заявленным характеристикам, что очень важно в целях безопасности и не допущения пожара в электропроводке.

Реле может работать в четырех независимых режимах:

  • реле времени с задержкой на действие защиты: 0,1s ~ 30s (по умолчанию: 0.5s);
  • реле минимального напряжения 140 ~ 210В (по умолчанию: 170В);
  • реле максимального напряжения 230 ~ 300В (по умолчанию: 270 В);
  • реле времени с задержкой на восстановление: 1s ~ 500s (по умолчанию: 30s)
  • превышение по току диапазон значений защиты: 1 ~ 100А (по умолчанию: 40A).

Реле контроля напряжения устанавливаются в вводно-распределительных устройствах, распределительных щитах жилых, общественных зданий, а также промышленных предприятий

Рекомендуемая схема подключения реле контроля напряжения в электрощитке.

Реле защиты от перенапряжений рекомендуется устанавливать после входного общего автомата по току, Причем значения входного автомата  должно быть не больше максимального тока на которое рассчитано реле перенапряжений (100 Ампер), если нагрузка подключается к сети через контакты реле защиты или на максимальный ток пускателя, если нагрузка подключается через пускатель.

С выхода реле защиты, линия подключается на группы токовых автоматов с суммарной мощностью всех нагрузок не больше 63А, или не больше максимального тока магнитного пускателя.

Внимание! При первом включении реле - задержка включения сделана специально с тем чтобы предотвратить первые, самые опасные выбросы и скачки напряжения при включении электросети от районного силового трансформатора.

Монтажные размеры реле защиты :

Основные технические характеристики:

  • Номинальное напряжение: 230 В
  • Номинальная частота: 50 Гц
  • Ток: 1A-100A регулируемый (по умолчанию 30A)
  • Выключение от низкого напряжения: 210-140 в регулируемое (по умолчанию 160 в)
  • Выключение от перенапряжения: 230-300 В регулируемое (по умолчанию 270 В)
  • Задержка отключения мощности после выхода из строя питания: 5s
  • Задержки включения после сбоя напряжения : 1s-300s регулируемое (по умолчанию 30s)
  • Количество срабатываний реле: минимум 100000 раз
  • Внешние размеры: 102x91x71мм

Комплектация:

  • Реле защиты - 1 шт.
  • Упаковка - коробка - 1 шт.

Консультируем по товарам телефон 8 777 244 93 04.

Характеристики

Код товара
HMS3-100
Производитель
Tomica
Страна производства
Китай
Назначение
контроль напряжения, контроль тока
Тип
трехфазные
Вид
монтируемые на DIN-рейку
Показать все
